HowEver号の整備が完了しました。
🚲 後輪スポーク組み 🚲
前回 前輪の組立について 簡単に触れましたが、今回はもう少し詳しく ご紹介したいと思います。(初心者なので、ご参考程度に見てください。😅)

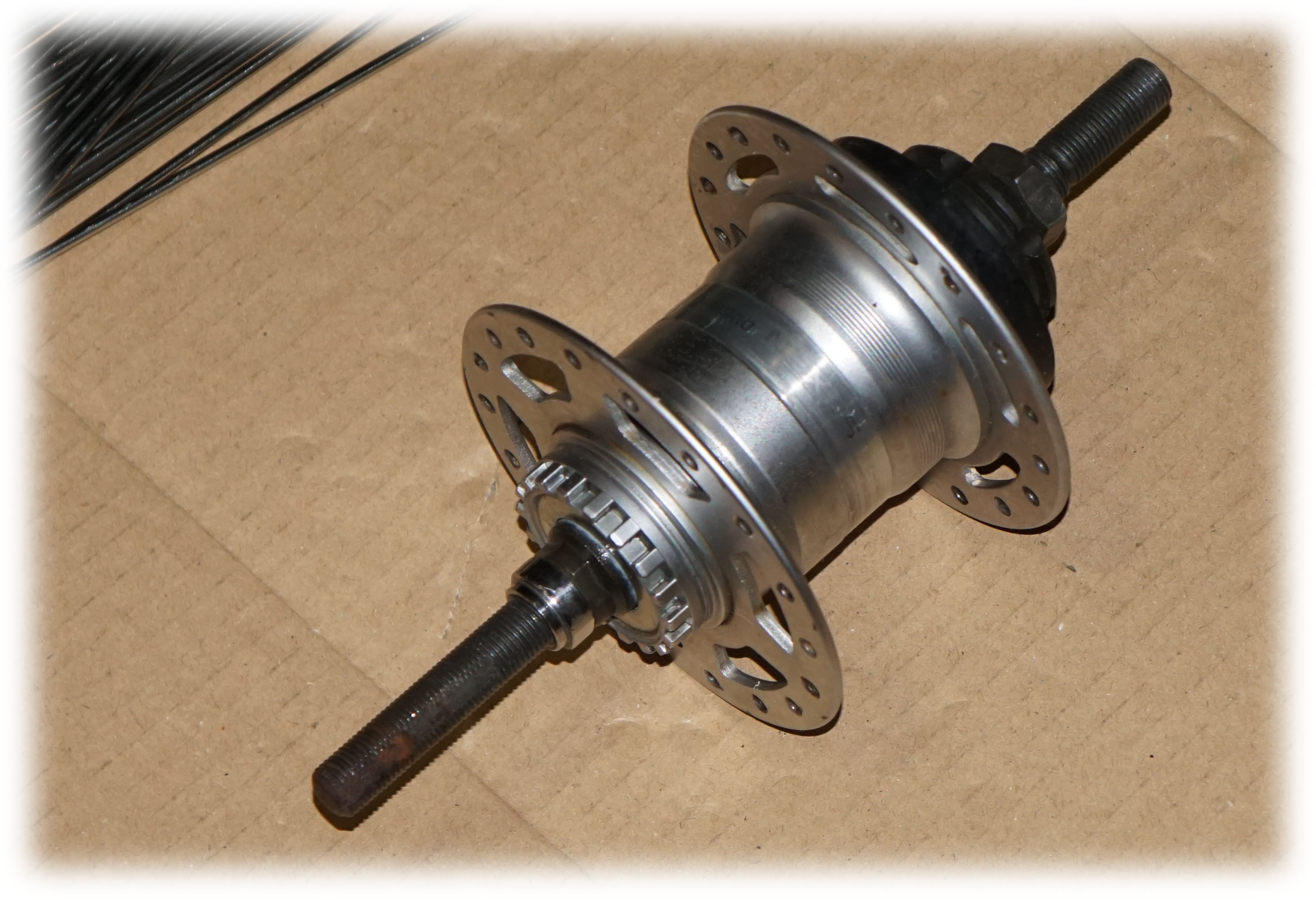

変速器は シマノ SG-3R40、スポークは 271mmを使いました。
前回 前輪の組立について 簡単に触れましたが、今回はもう少し詳しく ご紹介したいと思います。(初心者なので、ご参考程度に見てください。😅)
変速器は シマノ SG-3R40、スポークは 271mmを使いました。
工具については、調整台とテンションメーター、ニップル回しを用意しました。手順についてはYouTubeなどの情報を参考にしました。
<調整台とテンションメーター、ニップル回し>
//JIS組6本組み
スポークの組み方にはたくさん種類がありますが、ママチャリでは JIS組6本組み一択のようです。
〇クロスの部分は編むように接触させて組みます。強度や安定性の面で有利になるそうです。6本組みのことを6本編みとも言いますが、その語源になっています。
〇クロスの部分は編むように接触させて組みます。強度や安定性の面で有利になるそうです。6本組みのことを6本編みとも言いますが、その語源になっています。
//リムのブレの調整
- スポークを組んでから、テンションメーターでスポークの張りを測りながら 全部を仮締めしてしまいます。
(本締めが テンションメーター 25なら仮締め 20くらい／本締めの値は使用中の自転車を参考。) - リムを回して⇒ブレた箇所を覚えておく
⇧ ⇩ - その箇所のブレが無くなる方向に調整するニップルを締める
リムのブレが、2㎜以内くらいになるように ②③を繰り返しました。時々、テンションメーターで締め過ぎてないことを確認します。
締め過ぎになった時や リムのブレがど～しても取れないときは、あきらめて ニップルをユルメて ①に戻ったほうが近道だと思います。
🚲 チェーン組付 🚲
チェーンの組付は、特に難儀をした作業です。
手で引っ張りながらピンを挿そうとしましたが、硬くて無理でした。

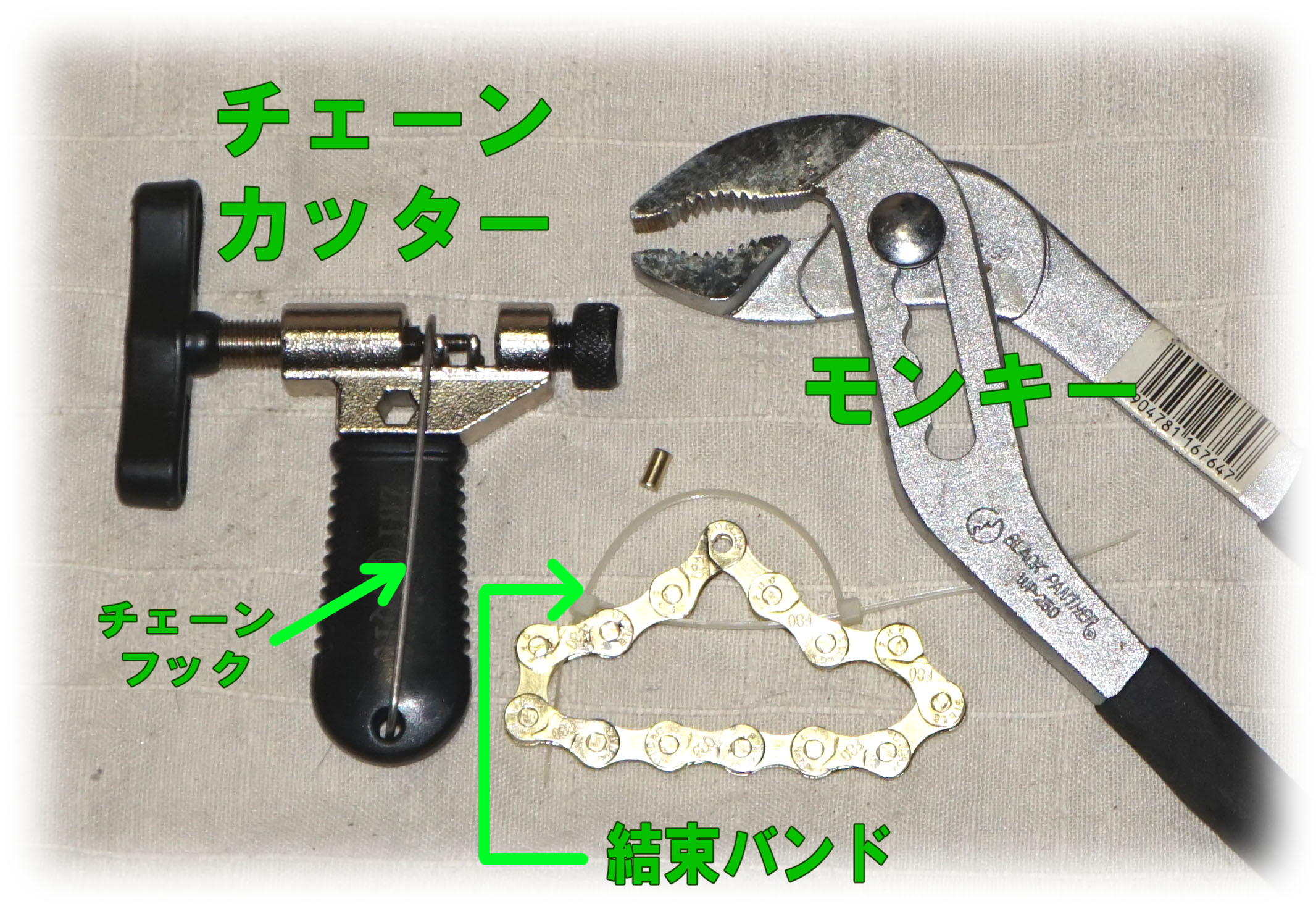

画像のように、結束バンドで手繰り寄せておいてモンキーでピンを押し込み、それから左側のチェーンカッターで微調整をしました。
手で引っ張りながらピンを挿そうとしましたが、硬くて無理でした。
- (追記)コツはピンを全部抜かない -
チェーンを切るときは、ピンを全部抜かないでプレート片側にプレートの厚さ分ピンを残して付けておいて、再度つなげて組むときは反対側からそのピンを押し戻すのがコツだそうです。
それなら、モンキー不要です。
また、チェーンカッターにはチェーンフック(針金)が付いているので、結束バンドも不要でした。
😓...
また、チェーンカッターにはチェーンフック(針金)が付いているので、結束バンドも不要でした。
😓...
🚲 クランク・スプロケット、チェーンカバーの交換 🚲
クランクはオリジナルより大きめの 40Tガード付に、後輪のスプロケットも大きい 18Tにしました。
内装3速のママチャリのギア比を変更するときの検討用に作成した表です。ギア比は3速のトップで計算しています。また、26インチ車をベースにして 27、20、16インチ車をカバーしました。
オリジナルに比べ少し漕ぎが軽く－9.2％減なります。
チェーンカバーは半透明なBRIDGESTONE製TB-27(Amazon)にしました。
🚲 今回購入したチェーンは厚歯／薄歯 !? 🚲
チェーン、スプロケットには厚歯と薄歯があるそうです。
上の黒い方が使っていた古いチェーン、下の金色の方が今回 Amazonで購入したF80です。
どう見ても黒が厚歯、金色のほうが薄歯です。
やっちまったかと思いながら、実車に当ててみると問題なくフィットしました。
F80のレビューは600件以上ありますが、スポーツバイクのユーザのなかにママチャリのユーザもチラホラいて、厚い薄いなんて誰も気にしてないようです。
とりあえず右へ倣えで、気にしないで使うことにしました。
- スプロケット18Tは薄歯でした(追記) -
Amazonで購入したシマノのスプロケット18Tはたまたま薄歯でした。クランク40Tも偶然薄歯でした。試しに、外した厚歯14Tのスプロケットに薄歯用チェーンF80を当ててみましたが、噛合いませんでした。
販売サイトの商品説明にその情報の表記はありません。プロの自転車屋さんでも実物を見てから判ることがあるそうです。
販売サイトの商品説明にその情報の表記はありません。プロの自転車屋さんでも実物を見てから判ることがあるそうです。
表記としては次だそうです。
厚歯：1/2" x 1/8"
薄歯：1/2" x 3/32"
ママチャリやマウンテンバイク(ナローワイドチェーンリングが流行り)は基本厚歯で、外装変速機のものは薄歯だそうです。外装5段以上にはさらに薄いものがあるようです。
蛇足ですが、薄歯のクランクに厚歯のチェーンは使えるようです。この組合せだろうと考えられるAmazonのレビューにマイナスの評価は見つかりませんでした。
厚歯：1/2" x 1/8"
薄歯：1/2" x 3/32"
ママチャリやマウンテンバイク(ナローワイドチェーンリングが流行り)は基本厚歯で、外装変速機のものは薄歯だそうです。外装5段以上にはさらに薄いものがあるようです。
蛇足ですが、薄歯のクランクに厚歯のチェーンは使えるようです。この組合せだろうと考えられるAmazonのレビューにマイナスの評価は見つかりませんでした。
🚲 チェーンの張りの調整 🚲
チェーンの張りは『チェーン引き』に付いているナットで調整します。
🚲 走行テスト 🚲
走行テストを兼ねて、少し遠回りをして買い物に行ってみました。
≣ 近所の埼玉県蕨市民公園です ≣
整備前 空走時に“カラカラ”と鳴るラチェット音が、聞こえないくらい 小さく 静かになりました。一回目の記事でご紹介した潤滑剤ベルハンマー(変速機に添加)の効果もあると思います。定量的に測れないのが残念ですが、滑らかになったような気がします。
次回もまたママチャリ(まだ古いのが2台あります)の整備をご紹介する予定です。ハブダイナモを最近評判の良いリムダイナモなどにして、なんとなく散策をしたくなるママチャリをイメージしています。前ハブには 錆取りを兼ねて 虹色のオシャレなハブ毛を付ける予定です。
次回：『220503 ママチャリ StarRoad号 整備 ④ 前輪、ハブ ダイナモ、BB交換』
お楽しみに…
🎲オマケ情報🎲
部品の注文先と値段の一覧
お楽しみに…
🎲オマケ情報🎲
🚲 費用計算 🚲
部品代： 31,613円
工具代： 22,884円(一回目の記事にリスト記載)
計算してみたら結構お金を使っていました。
部品の値段は注文先によって何倍も違ったりしますので、部品リストを作ってから落着いて注文をすれば、もっと安価に手配出来たと思います。
部品の注文先と値段の一覧
P :Yahooショッピング(パーツダイレクト店 3,950円以上購入で送料無料)
A :Amazon
A :Amazon
Y :Yahooオークション
- A-DIACOMPE(ダイアコンペ) DL800 ブレーキ フロント用 2,436円
- A-FSC変速自転車用チェーン 116L 型番:F80(工具付) 1,499円
- P-#13×271mm エナジープライス スポーク・ニップル 402円
- A-スポーク＃13 271ｍｍ 36本入 ＣＰ ニップル付き 845円
- A-SHIMANO リペアパーツ 18Tギア (1/2x3/32薄歯) 572円
- A-W-13SW 超ワイドガッチリ両立スタンド 26インチ 2,064円
- A-BRIDGESTONE 樹脂 ペダル 自転車 VP-308.A F460169 1,073円
- P-EnergyPrice クランクセットSPF-40 Wガード40T 170㎜ 2,287円
- Y-中古 ハブダイナモ MITSUBA MD11 1,000円(送料700円)
- P-SHIMANOシフトレバーブラック 1,137円
- P-J＆C JC-036CLB ディンプルシリンダーリング錠 グレイ 414円
- P-FF-R SP-501A アルミ シートポスト シルバー 25.4㎜ 1,116円
- P-カゴ足 ステンレス (横×縦)：26インチ：約130×400㎜ 299円
- P-浅み ステンレス前後泥よけ 26インチ用 1,162円
- P-26インチ 泥除け用ステー ステンレス 26インチ用 506円
- P-リンエイ 26インチ アルミリム WO シルバー RA26138 1,561円
- P-シンコー リムバンド 26インチ WO フラップ 10本セット 288円
- P-SHINKO SR187 DEMING JETDAIii L_Z 26×1 3_8 WO 1,310円
- P-SHINKO SR078 LL 26×13_8WO 598円
- P-荒井製作所 AF200 アルミブレーキレバー ブラック 966円
- P-Foglia ブレーキワイヤー 750mm ブラック 288円
- Y-左ハンガー・ロックリング 300円(送料94円)
- P-Foglia シートピン レバー付 368円
- A-Panasonic LED ソーラーオートテールライト NSKR604 2,114円
- P-iRC チューブ 26×1.25-1.50、25×1 3_8 英式 29880J 724円
- A-BRIDGESTONE TB1用チェーンケース TB-27 2,000円
- P-Foglia ブレーキワイヤー 1800㎜ 299円
- P-中谷金属工業 前後ハブナットキャップ グレー 92円
- P-中谷金属工業 Q型脱輪防止金具 シルバー 99円
- P-チェーン引き右用 138円
- P-チェーン引き左用 138円
- A-SHIMANO クランクキャップ FC-C6000 Y1PT12000 248円
- A-SONONIA 10個 スタイル クリップ ガイド 黒 316円
- A-Ruler エルゴグリップ ブラック／グレー (合わせ買い) 654円
- Y-昭和インダストリーズ リアキャリア 746円 (送料990円)
合計： 31,613円
